高温天气下水性环氧地坪漆施工的问题与应对策略

水性环氧地坪漆在高温天气下施工难度显著增加，高温环境会从固化过程、施工效果到材料保存等多方面引发问题，直接影响地坪施工质量与使用寿命。以下将详细分析高温施工中需重点关注的问题，并提供针对性的解决办法。

一、高温施工需重点关注的核心问题

1. 涂料固化速度异常，施工难度骤增

高温会加速水性环氧地坪漆中树脂与固化剂的反应速率，导致涂料固化速度大幅加快。这种 “快速固化” 并非理想状态，往往会使漆膜在涂布后短时间内进入半干状态，不仅给施工人员的刮涂、滚涂操作带来极大难度，还容易因涂层内部干燥不均出现起皱、龟裂、涂层附着力下降等问题，严重影响地坪表面平整度与耐用性。

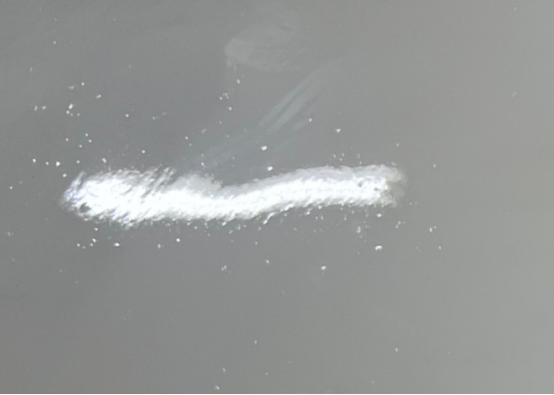

2. 施工环境温度失控，易产生 “小黑点” 缺陷

高温环境下，涂料中的水分与挥发性成分会快速蒸发，在涂层内部形成大量微小气泡。由于漆膜表面因高温已提前凝胶固化，内部气泡无法及时逸出，当气泡压力超过表面凝胶层的承受能力时，气体冲破表层会留下细小孔洞；若气泡未完全冲破，则会在表层下形成深色小点，即施工中常见的 “小黑点” 缺陷，这些缺陷会破坏地坪整体美观度，还可能成为后期污渍渗入、霉菌滋生的隐患。

3. 材料存储条件不当，易导致质量失效

水性环氧地坪漆的树脂、固化剂等组分对存储温度较为敏感。高温环境下，若材料存储不当，一方面可能导致固化剂提前发生化学反应，失去固化效果；另一方面会使涂料黏度下降、分层，甚至出现结块现象，不仅影响施工时的涂料流动性与均匀性，还会直接导致涂层性能（如耐磨性、耐腐蚀性）大幅降低，造成材料浪费与施工返工。

二、高温必要施工的针对性解决办法

若因工程进度等需求必须在高温天气施工，需严格遵循以下操作规范，最大程度规避上述问题：

1. 施工前严格把控环境湿度，做好前期检测

施工前需使用湿度计检测施工现场空气湿度，确保湿度不超过 85% 方可开工。若湿度超标，需通过开启除湿机、加强通风等方式降低环境湿度 —— 高湿度与高温叠加会进一步加剧涂层气泡问题，且会延长固化时间，增加涂层起皱风险，因此湿度控制是高温施工的首要前提。

2. 多环节检查气泡，及时处理涂层缺陷

在涂刷面漆层前，需对底漆层、中涂砂浆层、腻子层逐一进行细致检查，重点排查是否存在气泡、针孔等缺陷。若发现气泡，需立即使用消泡滚筒在有气泡的地坪区域来回滚动，通过滚筒压力将气泡彻底挤出（即 “放气”），操作时需确保无遗漏区域，尤其是墙角、设备基础等边角部位。待所有气泡处理完毕，且前一层涂膜完全固化（可通过 “指触检测” 确认：手指轻触涂层无黏连、无痕迹）后，再进行下一道涂层施工，避免因底层未固化直接涂刷面漆导致层间附着力不足。

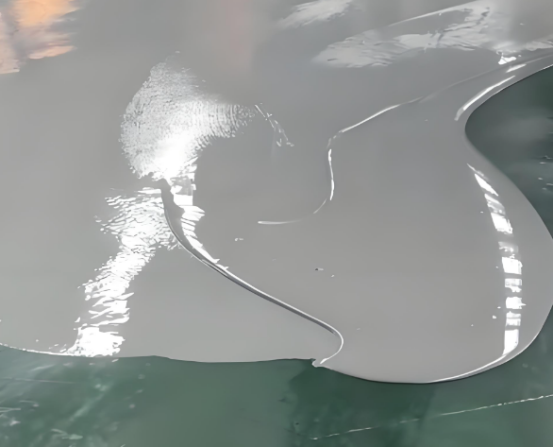

3. 合理选择施工时段，避开高温峰值

优先选择早晨（通常为 6:00-10:00）或傍晚（通常为 17:00-19:00，需确保施工时有充足光照） 等气温较低的时段施工。这两个时段环境温度相对温和，能有效减缓涂料固化速度，为施工人员提供更充足的操作时间，便于控制涂料流动性，减少因快速固化导致的刮涂不均、涂层缺陷等问题。若需在正午时段施工，需通过搭建遮阳棚、地面洒水降温（洒水后需确保地面干燥再施工）等方式降低施工区域温度，避免地面温度过高直接加速涂料固化。

4. 优化材料存储方式，保障材料质量

材料存储需严格遵循 “低温、阴凉、通风” 原则：将水性环氧地坪漆及辅料存放在室内阴凉处，避免阳光直射；存储温度控制在5-30℃ 之间，严禁将材料堆放在靠近热源（如暖气片、空调出风口）的位置；同时需注意材料堆放高度，避免底层材料因受压变形或破损；开封后的材料需尽快用完，未用完的涂料需密封严实，防止高温导致组分挥发或变质。

菲凡士 (KETCH) 地坪：专业地坪解决方案提供商

菲凡士是集研发、生产、施工于一体的专业地坪企业，主营混凝土密封固化剂地坪、耐磨地坪、聚氨酯地坪、地坪漆、水泥自流平等非一般地坪，产品具备防火、防爆、防静电、超耐磨、防腐、高性能、洁净美观等优势，广受认可。

其服务案例重磅，三峡大坝、北京机场、宝马汽车等均采用其地坪材料，优质客户还涵盖腾讯、中石化、中石油、刘家峡电站、小浪底水电站、可口可乐、上海中心大厦、国家电网等知名企业与重大工程。发展中，菲凡士兼具领导者与创新者角色，牵头编写地坪国家标准《地坪涂装材料》。

旗下拥有 “地美丽” 环氧地坪、“地金刚” 聚氨酯地坪、“地平宝” 水泥自流平地坪、“固地宝” 混凝土密封固化剂等产品，适配工业厂房、商业建筑、医院、学校、体育场馆等多场景地面装修，可防潮、抗菌、防静电，且易清洁、寿命长。

菲凡士秉持 “专业、质量、服务、创新” 理念，提供售前咨询、售中服务、售后保障全流程支持，以客户为中心，持续创新提升，为客户创造价值，是值得信赖的地坪解决方案合作伙伴。
